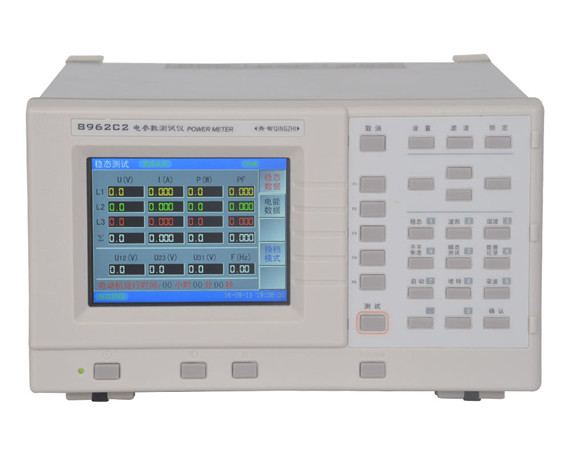

青岛青智8962c2三相电参数测试仪

型号:8962c2

产品时间:2019-07-22

简要描述:

青岛青智8962c2三相电参数测试仪(变频器,电机测试仪):
采样时间:8us
显示时间:1.0秒
显示方式:320x240大屏幕液晶显示(图文显示)
整机功耗:<10VA

详细介绍

青岛青智8962C2三相电参数测试仪

<strong>青岛青智8962c2三相电参数测试仪</strong>



性能简介

测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的 30 分钟和 2 个完整数据采集周期内,测试仪满足规定的准确度。性能指标以一年校准周期为基础。



技术指标

16.2.1    测试仪提供信号测量范围

表16-1 测试仪的量程



常规量程

其他特制量程

电压量程UN

600V

以产品上的量程标识为准

电流量程IN

5A



2.2  其它技术指标

试验功能:瞬态测试、录波(都是三相同时试验)。

信号输入:电压电流均为浮置输入;

测量信号最大峰值:电压电流均为最大量程的1.6倍;

采样时间:8us ;

显示时间:1.0秒;

显示方式:320x240大屏幕液晶显示(图文显示) ;

整机功耗:<10VA ;

仪表重量:约 5 kg;

仪表外形最大尺寸:宽×高×深 (308×186×407);

仪表开孔尺寸:宽×高(296×166);



2.3  工作环境

温度:(0~40)℃;

湿度:(20%~75%)RH;

大气压力: (86~106)kPa

仪表工作电源:AC 220V±15%  50/60Hz  无较重的振动及电磁干扰



2.4测试仪宽频率范围测试主要性能及技术指标(UN:电压量程;IN:电流量程)



8962C1宽频率范围测量技术指标(5~800Hz



测量参数

测 量 范 围

测 量 误 差

分辨力

过载能力

电压(V)

1.0%UN~100.0%UN

(5~20)Hz: ±(0.5%读数+0.5%量程)

(20~45)Hz: ±(0.25%读数+0.25%量程)

(45~65)Hz: ±(0.1%读数+0.1%量程)

(65~800)Hz:±(0.25%读数+0.25%量程)

0.1V

120%

电流(A)

0.1%IN~100.0%IN

0.001A

120%

有功功率

视电压电流

量程而定

(5~20)Hz:

PF=1.0:  ±(0.5%读数+0.5%量程)

PF=0.5: ±(1.0%读数+1.0%量程)

(20~45)Hz:

PF=1.0:  ±(0.25%读数+0.25%量程)

PF=0.5: ±(0.5%读数+0.5%量程)

(45~65)Hz:

PF=1.0:  ±(0.1%读数+0.1%量程)

PF=0.5: ±(0.2%读数+0.2%量程)

(65~800)Hz:

PF=1.0:  ±(0.25%读数+0.25%量程)

PF=0.5: ±(0.5%读数+0.5%量程)

0.1W



功率因数

0.20~1.00

(45~65)Hz: ±0.02

0.001



频率(Hz)

5~800

(5~65)Hz: ±0.05 Hz

(65~100)Hz:±0.1 Hz

(100~800)Hz:±0.2 Hz

0.01Hz



电能(kWh)

999.9MWh

与有功功率相同

0.1Wh



谐波分析

(20~65)Hz:三相1~128次谐波及总谐波;

(65~120)Hz:三相1~64次谐波及总谐波;

(120~420)Hz:三相1~32次谐波及总谐波;

(420~800)Hz:三相1~16次谐波及总谐波;
