艾德克斯IT8600交/直流电子负载

艾德克斯IT8600交/直流电子负载的产品特性

♦ 频率范围：45~450HZ

♦ 功率范围：0-14.4kVA

♦ 电压范围：15~260Vrms、50~420Vrms

♦ 电流范围：0-160Arms

♦ 并联/三相控制 *1

♦ 7寸LCD显示屏

♦ 示波器波形显示功能，显示电压和电流波形

♦ 高速 AD 采样，实时波形抓取

♦ 可量测Vrms/Vpk/Vdc/Irms/Ipk/Idc/W/VA/VAR/CF/PF/FREQ

♦ 可量测高达50次的THD（V）参数

♦ 交流电子负载：CC /CR/CP模式

♦ 直流电子负载：CC/CR/CP/CV模式 *1

♦ 外部0-10V模拟量控制，电压，电流模拟量监控功能

♦ OTP/OCP/OVP/UVP/OPP保护功能

♦ GPIB/LAN/USB通信接口，外部U盘接口

*1  仅限IT8615、IT8615L具备此功能

艾德克斯IT8600交/直流电子负载的应用范围

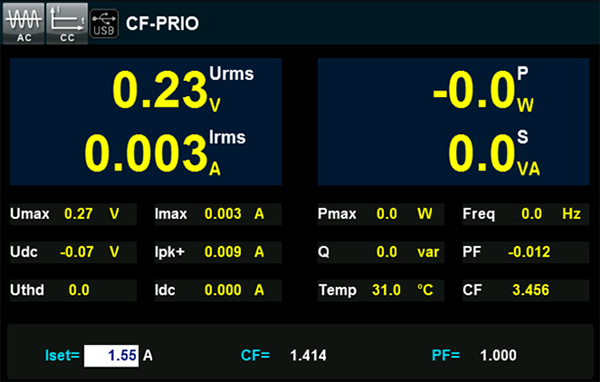

同时显示多项参数

      IT8600为用户提供了7寸LCD显示屏幕，采用了人性化的图形显示界面，不但可以同时查看多项参数，还能选择波形，柱状图和列表等多种显示方式，开启全新的使用感受，充分考虑了工程师不同测试中的各种量测需求。

谐波量测分析功能

        IT8600提供了功能强大的数据量测功能，除了可以测量常规的Vrms、Vpk、Vdc、Irms、Ipk、Idc、W、VA、VAR、CF、PF、Freq等参数外，更提供*的电压谐波分析功能，以验证待测物（不间断电源UPS，发电机等）。对于电网的谐波干扰，具有高达50次电压谐波的分析功能，并且可以以不同形式显示各次谐波所占百分比的分析结果。

示波器波形显示功能

      IT8600*的示波器波形显示功能，可以选择显示或隐藏待测物的输入电压和电流波形，屏幕上只观察必要波形，更为直观。同时还可以通过人性化的截屏功能键，将当前屏幕图片截图并通过前置USB接口保存到外围设备存储盘中，方便对数据及波形进行二次分析。

并联/三相控制

       IT8600提供多台并联、三相与并联三相的功能，可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中，用户可以根据实际需求实现Y型和Δ型的连接方式，进行自由灵活的搭配。IT8600还可以实现交流380V的输入，通用，满足多元的测试需求。（*仅限IT8615、IT8615L 具备此功能）

的功能与优势

谐波量测分析功能

     IT8615提供功能强大的数据量测功能，除了可以测量常规的Vrms,Vpk,Vdc,Irms,Ipk,Idc,W,VA,VAR,CF,PF,Freq等参数外，更提供*的电压谐波分析功能，以验证待测物（不间断电源UPS，发电机等）对于电网的谐波干扰，具有高达50次电压谐波的分析功能

?波形显示功能

    IT8615zui*的亮点在于示波显示功能，可以显示待测物的输入电压和电流波形。当在谐波测量模式下，可以以柱状形式（BAR）显示各次谐波所占百分比的分析结果，多元的显示模式为用户开启全新的使用感受

并联/三相控制

    IT8615提供多台并联，三相与并联三相的功能，可以实现对于三相交流电源或者更大功率电源的测试应用。在三相并联应用中，用户可以根据实际需求实现Y型和Δ型的连接方式。自由灵活的搭配，满足多元的测试需求

?
