青智8710C 0.2级单相电参数测量仪

型号:8710C

产品时间:2019-08-02

简要描述:

青智8710C 0.2级单相电参数测量仪
产品功率:12KW
工作电压:AC (100~265)V 50/60Hz
电压量程UN:6V~600V
电流量程IN:0.00005A~0.1A~40A
整机功耗:< 10VA
产品重量:2.8KG 产品尺寸:223.5*107.5*380mm

详细介绍



青智8710C 0.2级单相电参数测量仪

8710C
青智8710C 0.2级单相电参数测量仪参数



参数

型号

精度

电压、电流、功率、

频率、功率因数、

声光报警

电能累计、

电能计时

谐波

(可选)

电流量程

切换

RMS/AC/DC切换

RS485/

232通讯

继电器

报警输出

(可选)

8710C

0.2级



8718C

0.2级



青智8710C 技术指标



测试仪以数值形式表示的性能指标均在规定的容差范围之内。在开机后的 30 分钟和 2 个完整数据采集周期内,测试仪满足规定的准确度。性能指标以一年校准周期为基础。

输入方式:电压电流均为浮置输入;
输入阻抗:电压输入阻抗约2MΩ、电流输入阻抗低档约0.5Ω,高档约4mΩ。外部传感器信号输入端 子输入阻抗根据输入电压变化而变化,10V时约100kΩ,2V时约20 kΩ。
A/D转换:采样周期约70μS,24位,电压、电流同时采样;
校零方式:每次换量程时或每次改变测量模式时校准零点。
显示方式:4窗口 LED显示 ;



青智8710C测试仪提供信号测量范围





常规量程

其他特制量程

电压量程UN

6V~600V

以产品上的量程标识为准

电流量程IN

0.00005A(0.05mA)~0.1A~40A



青智8710C 测量精度指标



参数

测量范围

误 差

最小分辨率

备注

电压

600V

DC ±(读数的 0.1% +量程的 0.2%)

45 Hz ≤ f ≤ 65 Hz ±(读数的 0.1% +量程的 0.1%)

0.01V

过载:

1.2倍

电流

0.05mA~0.1A~40A

(40A仅限输入电流波峰系数≤1.5)

0.001mA

有功功率

U*I

DC ±(读数的 0.1% +量程的 0.2%)

45 Hz ≤ f ≤ 65 Hz ±(读数的 0.1% +量程的 0.1%)

0.001W

PF=1.0

功率因数

0.1 ~ 1

45 Hz ≤ f ≤ 65 Hz±0.01

0.001



频率

45-65Hz

计数方式,0.1%*读数,当信号值大于0.1*当前量程

0.01Hz



以下功能仅针对8718C

电能累计

0~999999 MWh

/0~-99999 MWh

DC±(读数的0.1% +量程的0.2% )

45 Hz ≤ f ≤ 66 Hz±(读数的0.1% +量程的0.1% )

0.0001Wh



电能计时

99999h

± 2秒/小时

1s



谐波(可选)

1~50次

基波频率:45Hz~65Hz

0.01

精度:B级

*8718C可选谐波功能,8710C不可选谐波功能。

*8718C具有电能相关功能,8710C不具有电能相关功能。

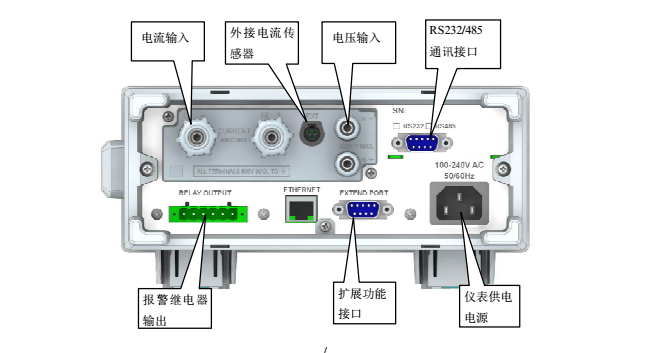

青智8710C 背面端口图解

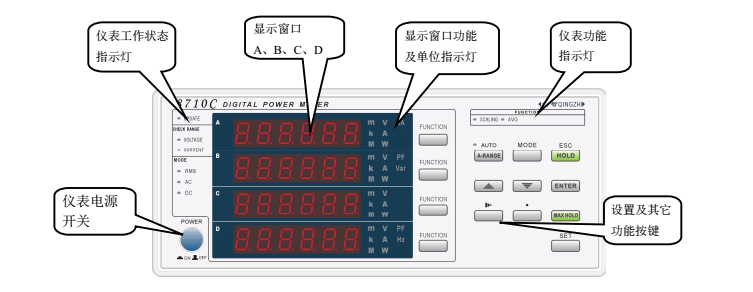

青智8710C仪表前面板

青智8718C仪表前面板
