致茂chroma 19020多通道同步耐压测试器

型号:19020

产品时间:2024-03-23

简要描述:

致茂chroma 19020多通道同步耐压测试器
耐压测试是电气安规测试中主要的项目之一,所有的电气组件及产品,包含变压器、电容、电源供应器、充电器、家电产品等,皆需要进行耐压测试。

详细介绍

致茂chroma 19020多通道同步耐压测试器

undefined



高效率耐压测试解决方案


耐压测试是电气安规测试中最主要的项目之一,所有的电气组件及产品,包含变压器、电容、电源供应器、充电器、家电产品等,皆需要进行耐压测试。 Chroma团队结合20年以上开发经验,针对耐压测试开发全新架构的19020多信道扫描耐压测试器。可同时量测所有通道的耐压漏电流值,最大可让您同时对 100个待测物进行测试。



高效率耐压测试解决方案耐压测试是电气安规测试中最主要的项目之一,所有的电气组件及产品,包含变压器、电容、电源供应器、充电器、家电产品等,皆需要进行耐压测试。 Chroma团队结合20年以上开发经验,针对耐压测试开发全新架构的19020多信道扫描耐压测试器。可同时量测所有通道的耐压漏电流值,最大可让您同时对 100个待测物进行测试。



同步耐压测试


Chroma 19020具有世界的同步耐压测试功能,单机可同时10组通道同步输出及量测,最大可连接10台单机控制(Master & Slave)共100组通道。也可进行分组输出,除了避免相邻测试的压差产生,更可增进产线效率。

致茂chroma 19020多通道同步耐压测试器产品特点

  • 十组通道在一台设备
  • 十组同步输出与量测
  • AC/DC/IR三合一安规
  • 10台主/从机控制
  • 可程序电压输出及限制值
  • 开/短路侦测功能(OSC)
  • 电气闪络侦测功能(Flashover)
  • 可程序输出电压AC 5kV,DC 6kV
  • 绝缘阻抗1MΩ ~ 50GΩ
  • 标准RS232/Handler接口
  • 可选购GPIB界面
  • 大型LCD显示面板
  • 面板锁定功能
  • 轻松操作输入接口
  • CE标示
  • 高效率耐压测试解决方案
 19020-插图



台湾chroma 19020系列多通道同步耐压测试仪​主要技术参数

型号

19020

19020-4

19021

19022

19022-4

功能

交流耐压/直流耐压/

绝缘电阻测试

交流耐压/直流耐压/

绝缘电阻测试

交流耐压

直流耐压/绝缘电阻测试

直流耐压/绝缘电阻测试

测试通道数

10

4

10

10

4

压测试

输出电压

交流:0.05kV-5kV;直流:0.05kV-6kV

交流:0.05kV-6kV

直流:0.05kV-8kV

负载变动率

2%设定值+ 0.1%满刻度

电压分辨率

2V

电压准确度

2%设定值+ 0.1%满刻度

截止电流

交流: 0.01~10mA,直流: 0.001~5mA

电流分辨率

交流:1μA,直流:0.1μA

电流准确度

1%设定值+ 0.5%满刻度

输出频率

50Hz/60Hz

电气闪络侦测

交流:1mA~15mA,直流:1mA~5mA (刻度: 0.1mA)

测试时间

0.03~999.9秒,连续

爬升时间

0.1~999.9秒,关

缓降时间

0.1~999.9秒,关

暂留时间

0.1~999.9秒,关

输出波型

正弦波

绝缘电测试(1902019022系列)

输出电压

交流: 0.05~1kV

电压分辨率

2V

电压准确度

2%设定值+ 0.1%满刻度

电阻量测范围

1MΩ~50GΩ



电阻量测准确度

≧500V

1MΩ~1GΩ:±3%读值+ 0.1%档位满刻度

1GΩ~10GΩ:±7%读值+ 0.2%档位满刻度

10GΩ~50GΩ:±10%读值+ 1%档位满刻度

≦500V

1MΩ~1GΩ:±3%读值+ (0.2*500/Vs)%满刻度

测试时间

0.03~999.9秒,连续

记忆储

储存/回复

内建的内存提供储存或回复多达30组设备的测试设定,每组最多10个测试步骤

安全防功能

快速输出切断

0.4m秒

操作面板锁定

密码保护

启动防止开关

良品/不良品判断

显示/警示

良品:短音,绿灯;不良品:长音,红灯

测试数据保留

最后一笔测试数据保留

储存记忆数

30组记忆,每组最多20个步骤

接口

RS232与Handler (标配), GPIB (选配)

CANBUS与数据控制接口可控制与链接10台设备(Master& Slave)

其它

操作环境

18~28℃(64~82℃), 70% RH

最大相对湿度: 80%在31℃(88℉)

相对湿度线性降低至50%在40℃(104℉)

最大输出

待机: <250W;额定负载: <1000W

电源需求

AC100V~240V, 47~66Hz

重量

约40kg



19020 产品功能及细节



同步耐压测试

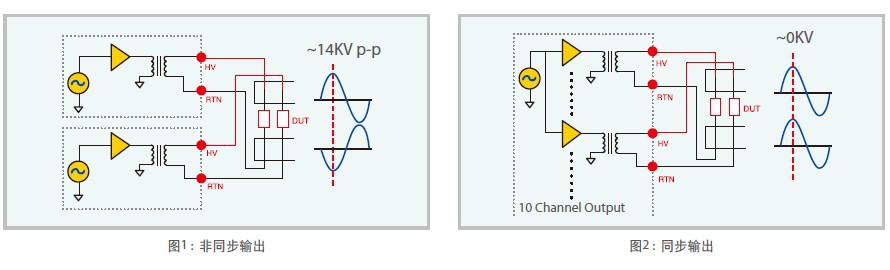

多颗待测物耐压测试最常碰见的课题是输出无法同步。在产线规划或自动化规划时,为达到设备极小化及最大空间利用,二个待测物之间的距离会很小。以输出电压5kVac为例,当耐压测试器的输出不同步时,将会造成二个待测物之间产生高电压差(最大可达14kV peak-peak)的放电,导致治具损坏及测试误判。Chroma 19020将输出讯号同步化,相邻的二端将不会发生高压差的放电,不但可延长您产线设备的寿命,也减少测试误判的情形发生。

19020详-1


开短路侦测(OSC)



 OSC功能为侦测测试过程中是否有开路(接触不良)或短路(待测物短路)的情形发生。测试过程中若发生开路现象,会导致不良品误判为良品;若发生短路现象,可提早得知并筛选,减少对治具设备的伤害,节省测试成本。

19020详-2

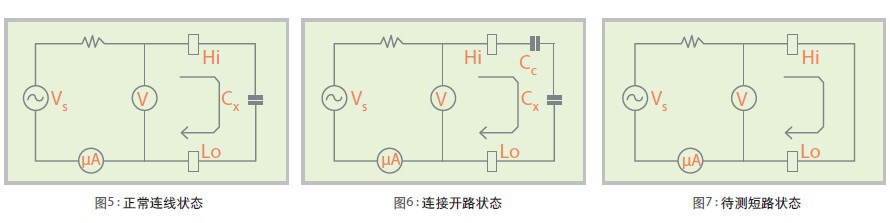

一般耐压测试产品皆呈电容性(Cx),在正常状态下可能在数十pF至数μF之间,一旦发生连接断路则会在断路界面形成微小电容量(图6),一般低于10pF,而呈现整体电容量远低于正常产品现象。而当待测物短路或接近短路时时则会呈现电容量远高于正常现象,因此可利用电容量变化之上下限值判定出短路问题。

19020详-3



产品应用



Chroma 19020针对各种不同的电气零组件与产品,皆可用多通道耐压测试,将多个待测物一次测试完成。如:



•电源线(Power Cord)与相关线材在自动化的应用

•电容(Capacitor)、电阻(Resistance)在自动化的应用

•开关(Switch)与连接器(Connector)的绝缘测试

•变压器(Transformer)的多pin或多颗一次测试

•充电器(Charger)及电源转换变流器(adapter)的产线规划

19020搭配三通道扫描仪,可以一次做完三个测试条件的耐压绝缘测试。以一个只有两个线圈的变压器为例,先测试线圈之间的耐电压测试,再测试两个线圈与铁心之间的耐电压与绝缘

•三次耐压测试只需要花一次加载待测物的时间

•变压器,共模电感,电源供应器

针对不同的测试方案,Chroma可提供相关附件与治具,请与当地服务人员联系以取得新信息。

undefined



19020 产品面板介绍

undefined




19020 订购信息



19020 :多通道同步耐压测试器

19020-4 :多通道同步耐压测试器

19021 :多通道同步耐压测试器(AC)



19022 :多通道同步耐压测试器(DC / IR)

19022-4 :多通道同步耐压测试器(DC / IR)

A190508 : GPIB适配卡



A190200 : 19"机框耳架

A190201 :三通道扫描仪

*测试线材需另外加购
