HIOKI日置 电芯模拟仿真系统 SS7081-50

型号:

产品时间:2021-09-26

简要描述:

HIOKI日置 电芯模拟仿真系统 SS7081-50 ,高精度电压输出,高精度电压/电流测量

详细介绍


HIOKI日置 电芯模拟仿真系统 SS7081-50


简单准确地实现BMS(电池管理系统)的功能测试环境

解决了常规BMS功能评估环境中的各种问题。

以12通道/台模拟每个通道的电芯动作,与使用实际电池和单个电源的评估环境相比,它更易于构建安全且高度准确的评估环境。

而且,可以通过高精度的电压和电流测量来精确测试BMS功能。

● 集电源、电子负载、DMM功能于一体

● 12通道/台,模拟每个通道的电芯动作

● 可搭建串联1000V的大型模块环境

● 两象限输出电压,电池平衡在-1A~1A

● 高精度电压输出,高精度电压/电流测量

● 100μA量程测量微小电流(BMS的暗电流,电芯平衡电路泄漏电流)




轻松构建BMS功能评估环境

● 集成电源,电子负载和DMM功能的12通道电池电压发生器

● 通过简单的配置实现BMS功能检查环境的构建,从而降低成本和提高生产效率





与实物电池或独立电源相比更安全地构筑模拟环境

● 12ch/台,每个通道可模拟电芯的动作

● 可搭建串联1000V的大型模块环境

 (5 V/ch×200 ch=1000 V)

● 可模拟电芯的异常状态,而实物电池则有可能有起火的危险

● 可模拟通道和BMS间的断线情况

● 电芯的短路模拟

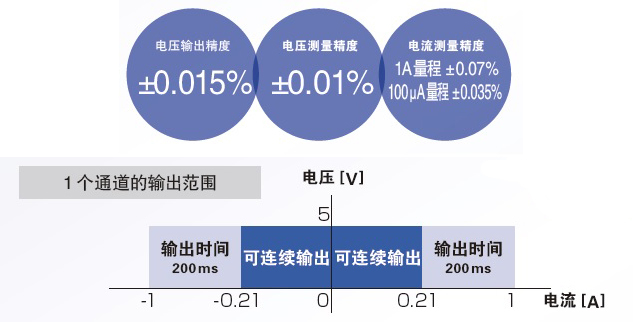

高精度、高精度的输出/测量

● 以高精度电压输出模拟电芯动作

● 2象限的输出电压 −1 A~1 A 的电芯平衡

● 高精度的电压、电流测量

● 100μA量程测量微小电流

(BMS的暗电流、电芯平衡电路的泄漏电流)



通过附带的PC应用软件使评估变得简单

● 最多可控制10台SS7081-50

● 可对想再现的模拟状态进行时序设置,从而实现自动化测试



● 模拟电池充放电特性(※)

● 模拟根据电池内部阻抗的瞬态响应(※)

※ … 使用条件:SS7081-50主机、配套PC软件应在 2.50 以上


HIOKI日置 电芯模拟仿真系统 SS7081-50

基本参数

通道数12ch
最大串联最大串联输出电压不超过1000V 可与主机串联连接
输出范围直流电压: 0.0000 V〜5.0250 V (所有通道独立)

最大输出电流: ±1.00000 A (所有通道独立)

测试范围直流电压: -0.00100 V〜5.10000 V

直流电流 (2档量程): ±1.20000 A (1 A量程), ±120.0000 μA (100 μA量程)

积分时间1PLC (50 Hz时20 ms, 60 Hz时 16.7 ms) × 平滑化设置次数
电压输出精度±0.0150% of setting ±500 μV
电压测量精度±0.0100% of reading ±100 μV
电流测量精度1A量程: ±0.0700% of reading ±100 μA

100μA量程:±0.0350% of reading ±10 nA

接口LAN
电源宽电源(AC 100 V〜240 V), 50 Hz/60 Hz
体积及重量430W × 132H × 483D mm, 10.3 kg
附件使用说明书×1,电源线×1,机架框×1,PC 应用光盘×1(应用范围 参考软件参数)
