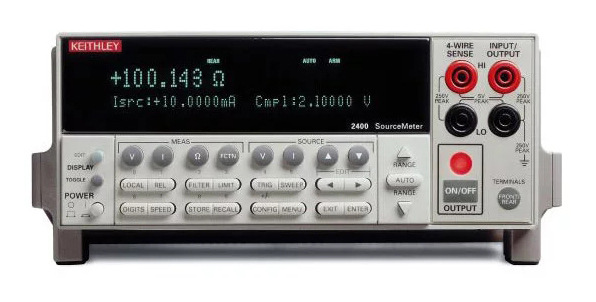

美国泰克 吉时利 2400系列SMU仪器 数字源表

型号:2400系列

产品时间:2024-03-22

简要描述:

美国泰克 吉时利 2400系列SMU仪器 数字源表
Keithley 2400系列SMU仪器提供四象限精密电压和电流源/负载,外加触摸屏用户界面上的测量。这些仪器可同时提供10 fA - 10 A脉冲电流和/或100nV - 200V电压、1000W脉冲和100W直流总功率的源和测量。

详细介绍

美国泰克 吉时利 2400系列SMU仪器 数字源表

undefined

Keithley 2400系列SMU仪器提供四象限精密电压和电流源/负载,外加触摸屏用户界面上的测量。这些仪器可同时提供10 fA - 10 A脉冲电流和/或100nV - 200V电压、1000W脉冲和100W直流总功率的源和测量。



使测量登上全新高度

SMU仪器可捕获更详细的设备行为,并在扩展范围内检定设备,因此您能更好地了解设备,提高其质量,改善其性能。



2400系列SMU仪器 数字源表​ 特点

l 6½位精确分辨率源和测量

l 1 M个样点/秒数字化测量速度

l 电流:10nA - 7A直流,10A脉冲

l 电压:200mV - 200V

l 功率:可达100W直流- 1000W脉冲



直观UI智能且快速

在直观、多点触控用户界面上能测量、查看和发现更多细节,从原始读数到直方图,再到基于时间和基于电压/电流的波形,并且能更快速地获得答案。



特点

l 五英寸触摸屏,具有精心设计的颜色组合和屏幕布局

l 简单的导航和一级菜单及设置

l 可存储2750万个数据,具有时间标记,全部可在仪器上查看



的多功能性和投资回报

SMU仪器将多功能性提高到一个新高度,适合现今应用和未来创新。配置精密电源、6½位数字万用表、电流源、电压源、皮安表、电子负载等。



学习更多获得更多

源测量单元教程学习中心将关于Keithley SMU和其他产品的大量信息都放在一个方便的位置。我们提供指向与我们所服务的应用和行业相关的各种内容的链接。



美国泰克 吉时利 2400系列SMU仪器 数字源表​​ 选型表

型号

触摸屏

通道

最大电流源/量程

最大电压源/量程

测量分辨率电流/电压

电源

2401.

1

1A

20V

1pA / 100nV

20 W

2400

1

1A

200V

1pA / 100nV

20 W

2450

1

1A

200V

10fA/10nV

20 W

2460

1

7A

100V

1pA / 100nV

100 W

2420

1

3A

60V

10pA / 100nV

60 W

2410.

1

1A

1,100V

1pA / 100nV

20 W

2461

1

10A

100V

1pA / 100nV

1000W

2440.

No

1

5A

40V

10pA / 100nV

50 W



2400系列SMU仪器 数字源表 主要技术参数表

2400系列

2450

2460

2461

2400

2401*

2410

2420

触摸屏

通道数

1

最大功率输出

20 W

100 W

1,000 W脉冲
100 W DC

22 W

66 W

I

最小值

±10 fA

±1pA

±1pA

±1pA

±1pA

±1pA

±10 pA

最大值

±1.05 A

±7.35 A

±10 A

±1.05 A

±1.05 A

±1.05 A

±3.15 A

V

最小值

±10 nV

±100 nV

±100 nV

±100 nV

±100 nV

±100 nV

±100 nV

最大值

±210 V

±105 V

±100 V

±210 V

±21 V *

±1100 V

±63 V

基本精度

I

0.02%

0.04%

V

0.01%

0.02%

读取速度

3,130 rdgs/s

3,000 rdgs/s

3,000 rdgs/s
1MS/s数字化器

2,081 rdgs/s

接触检测

TSP链路

数字I/O

计算机接口

USB 2.0; LAN/LXI 1.4;IEEE-488

IEEE-488;RS-232

合规性

CE、NRTL认证

CE、UL

CE



2400系列SMU仪器 数字源表的应用



MOSFET器件检定

凭借其集成源和测量、电压或电流、直观图形触摸屏显示器上的精度,2400系列图形SMU仪器成为捕获漏电波形系列、门限电压、门电路漏电和跨导的理想之选。

特点

l 触摸屏界面上的I-V曲线显示

l 源和接收电压和电流

l 精度0.012%,6½位分辨率



 高亮度LED的高速测试

使用SMU仪器*的脉冲、电压或电流功能,最大限度地减少HBLED自发热,降低对测量精度的负面影响,消除损坏被测设备的担忧。



特点

l 最小程序电压和电流脉冲:150 μs

l 最大脉冲电流10 A

l 最大脉冲功率1000 W



VCSEL测试

SMU仪器是最适合激光二极管(LD)生产测试的业界直流测试系统,可为激光二极管模块光电二极管电流的电流源和电压-电流监测提供高速度和高精度。SMU是最经济实惠的LIV仪器,系统同步和吞吐量高。

特点

l 可编程电流源可达10 A和150 μs

l 电压和电流测量分辨率为10 nV和10 fA

l TSP-链路®技术可让多达32台仪器在1 μs内同步



检定和验证传感器性能

SMU仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。SMU提供最宽的工作范围、灵敏度、速度和精度,可最大限度地减少错误读数,让您放心测试。

特点

l 电压和电流测量分辨率为10 nV和10 fA

l 电压和电流测量精度为0.012%和0.02%最大采样率为1 M个样点/秒

选件信息

测试引线和探头

附件

描述

随附

配合使用

1754

2线通用10件测试引线套件

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

5804

Kelvin(4线)通用10件测试引线套件

2450, 2400, 2401, 2410, 2420, 2440

5805

Kelvin(4线)弹簧加载探头

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

5806

Kelvin夹式引线组

2450, 2400, 2401, 2410, 2420, 2440

5808

低成本单针Kelvin探头组

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

5809

低成本Kelvin夹式引线组

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8605

高性能模块化测试引线

2400, 2401, 2410, 2420, 2440

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8606

高性能模块化探头套件

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8607

2线,1000V香蕉电缆,1m (3.3ft)

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8608

高性能夹式引线组

2450, 2460, 2461

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

电缆连接器适配器

237-ALG-2

3槽三芯同轴插头连接器至3鳄鱼夹

2450

237-BAN-3A

三芯同轴至香蕉插头

2450

2450-TRX-BAN

三芯同轴至香蕉适配器。将后面板上的4个三芯同轴适配器转换为5个香蕉插座

2450

2460-BAN

螺丝端子连接器至香蕉电缆

2460, 2461

2460-KIT

配对终端连接器

2460, 2461

2460, 2461

7078-TRX-*

3槽低噪三芯同轴电缆

2450

7078-TRX-GND

3槽三芯同轴插头至BNC适配器(防护已去除)

2450

8607

2线,1000V香蕉电缆,1m (3.3ft)

2450, 2460, 2461

CA-18-1

屏蔽式双香蕉电缆,1.2m (4 ft)

2450, 2400, 2401, 2410, 2420, 2440

CAP-31

3接线片三芯同轴连接器的防护罩/帽



2450

CS-1546

三芯同轴3接线片特殊短路插头。短中心针到外屏蔽层



2450

CS-1616-3

安全互锁配对连接器

2450, 2460, 2461

2450, 2460, 2461

通信接口和电缆

KPCI-488LPA

PCI总线的IEEE-488接口

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

KUSB-488B

IEEE-488 USB-GPIB接口适配器

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

7007-2

屏蔽式GPIB电缆,1m (6.6 ft)

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

CA-180-3A

TSP-链路/以太网的CAT5交叉电缆

2450, 2460, 2461

2450, 2460, 2461

USB-B-1

USB电缆,A型至B型,1m (3.3 ft)

2450, 2460, 2461

2450, 2460, 2461

触发和控制

2450-TLINK

DB-9至触发链路连接适配器。

2450, 2460, 2461

8501-1

触发链路电缆,DIN至DIN,1m (3.3 ft)

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8501-2

触发链路电缆,DIN至DIN,2m (6.6 ft)

2450, 2460, 2461, 2400, 2401, 2410, 2420, 2440

8502

触发链路至BNC接线盒

2400, 2401, 2410, 2420, 2440

8503

触发链路电缆,DIN至双BNC,1m (3.3ft)

2400, 2401, 2410, 2420, 2440

8505

用于触发链路的2-插孔Y-DIN电缆

2400, 2401, 2410, 2420, 2440

2499-DIGIO

数字I/O扩展器组件(不适合2401型号)

2400, 2410, 2420, 2440

机架安装套件

4299-8

单台固定式机架安装套件

2450, 2460, 2461

4299-9

双台固定式机架安装套件

2450, 2460, 2461

4299-10

双台固定式机架安装套件。安装一台2450/60/61仪器和一台26xxB系列仪器

2450, 2460, 2461

4299-11

双台固定式机架安装套件。安装一台2450/60/61仪器和一台2400系列、2000系列等仪器

2450, 2460, 2461

2450工作台套件

2450/60/61-NFP-RACK和2450/60/61-RACK型号的耳和手柄

2450, 2460, 2461

4288-1

单台固定式机架安装套件

2400, 2410, 2420, 2440

4288-2

双台固定式机架安装套件

2400, 2410, 2420, 2440

4288-4

双台固定式机架安装套件

2400, 2410, 2420, 2440

4288-5

搁板式并排机架安装套件

2400, 2410, 2420, 2440

4288-9

双台固定式机架安装套件

2400, 2410, 2420, 2440

测试夹具

8101-PIV

直流测试夹具

2450
