常州同惠TH90010A绕线元件高压测试仪

型号:TH90010A

产品时间:2019-08-01

简要描述:

常州同惠TH90010A绕线元件高压测试仪双口高压扫描盒,专门针对变压器高压测试设计, 可同时测试两个变压器 ,可选择双气缸完成对变压器的一次性高 压测试。

详细介绍

常州同惠TH90010A绕线元件高压测试仪

                   undefinedundefined



常州同惠TH90010A绕线元件高压测试仪功能特点

■ 最多20个引脚变压器,可编程使用8个引脚

■ 可同时测试两个相同变压器

■ 可选的手动、气动变压器固定方式

■ 可选的单气缸、双气缸控制方式

■ 提供5mm标准间距测试夹具或者订制特殊夹具

■ PASS/FAIL/TEST  LED指示

(可选择TH10203扩展电源信号板驱动)

■ 同惠电子在绕线元件的测量领域覆盖了从低压参数到高压参 数的全系列测量仪器,新推出的TH90010系列双口高压扫描盒与 TH9201S和TH2882A脉冲式线圈测试仪系列可灵活组合成绕线元件 的高压解决方案。独特的简易方便的绕线元件高压测试方案。

TH90010系列双口高压扫描盒,专门针对变压器高压测试设计, 可同时测试两个变压器 ,可选择双气缸完成对变压器的一次性高 压测试。

(对5mm测试夹具,相邻两个引脚的测试电压不超过2kV交流。)

■ 控制简单:TH90010实现简单控制只需要一根TH90009连接线 连接到TH9201S的HANDLER信号口。但是如果要实现TH90010上的 PASS/FAIL/TEST灯都指示和双气缸控制,那就需要TH9201S主机 添加TH10203扩展电源信号板。

■ 可选择双气缸:双气缸可实现变压器绕组对磁芯的自动测试。 提高变压器测试的自动化程度。


常州同惠 TH90010系列 绕线元件高压测试仪​-技术参数

TH90010A双口单气缸气动高压扫描盒

TH90010B双口双气缸气动高压扫描盒

TH90010C双口手动高压扫描盒

测试通道

20个任意8路连接到TH9201S可设置为高、 低、开路三个状态

测试电压

最大允许两个相邻引脚电压不大于2kV交 流(5mm夹具)

可选配驱动双气缸

TH9201S配TH10203扩展电源信号板能实 现双气缸控制

高压测试方案

变压器交直流耐压、绝缘电阻扫描测试方 案:TH9201S+TH90010

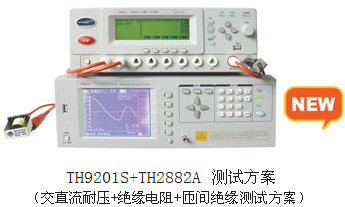

绕线元件交直流耐压、绝缘电阻和匝间绝 缘测试方案:TH9201S+TH2882A

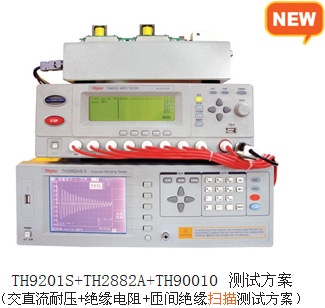

变压器交直流耐压、绝缘电阻 和匝间绝缘扫描测试方案: TH9201S+TH2882A+TH90010

显 示

指示灯

PASS/FAIL/TEST  LED指示 (需选件 TH10203板扩展)

通 用

工作环境

温度

0°C -- 40°C

相对湿度

≤ 90% R.H.

重量

约2kg

尺寸

(H X W X D)



270mm x 180mm x 63mm
