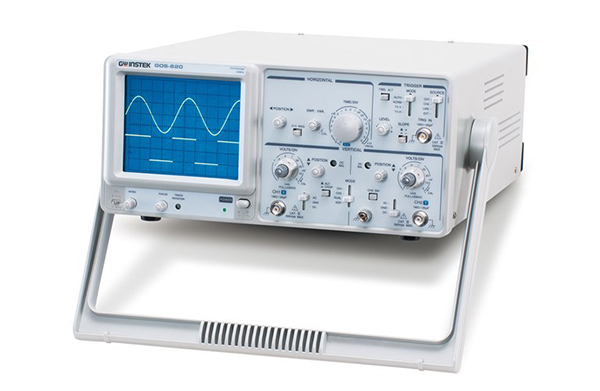

台湾固纬GOS-620模拟示波器

型号:GOS-620

产品时间:2019-07-29

简要描述:

台湾固纬GOS-620模拟示波器是频宽从DC 至20MHz(-3dB)的可携带式双频道示波器﹐灵敏度Z高可达1mV/DIV﹐并具有长达0.2uSec/DIV 的扫描时间﹐放大10 倍时Z高少扫描时间为100nSec/DIV,本示波器采用内附红色刻度线的直角阴极射线管。可获得精确的量测值。本示波器坚固耐用不仅易于操作﹐更具有高度可靠性。

详细介绍

台湾固纬GOS-620模拟示波器

<strong><strong><strong><strong><strong>台湾固纬GOS-620模拟示波器</strong></strong></strong></strong></strong>

    GOS-620模拟示波器是频宽从DC 至20MHz(-3dB)的可携带式双频道示波器﹐灵敏度zui高可达1mV/DIV﹐并具有长达0.2uSec/DIV 的扫描时间﹐放大10 倍时zui高少扫描时间为100nSec/DIV,本示波器采用内附红色刻度线的直角阴极射线管。可获得精确的量测值。本示波器坚固耐用不仅易于操作﹐更具有高度可靠性。

台湾固纬GOS-620模拟示波器功能特点

  • 高亮度﹑高加速电压的阴极射线管
  • 阴极射线管是采用2KV 高加速电压来达到强电子束传输﹐并具有高亮度特性﹐即使在高扫描速度时﹐亦可显示清晰的轨迹。
  • 宽频带﹑高灵敏度
  • 频宽高达DC~20MHz(-3dB)﹐并且提供5mV/DIV(或放大5 倍时1mV/DIV)的高灵敏度特性。频率于20MHz 时可获得稳定的同步触发。
  • 交替触发
  • 当观查2 个不同讯号源的波形时﹐可交替触发获得稳定的同步。
  • TV 同步触发
  • 内附TV 同步分离电路﹐可清楚观测TV-V 及TV-H 视频信号。
  • CH1 讯号输出
  • 于后面板上之CH1 讯号输出端子可以作为频率计数之用﹐或连接至其它仪器配合使用。
  • Z 轴输入
  • 提供Z 轴输入时间或频率标记讯号来作为亮度调变﹐正向讯号将使轨迹遮没变暗。
  •  X-Y
  • 设定X-Y 模式时﹐本示波器可成为X-Y 示波器﹐CH1 可作为水平偏向(X-AXIS)﹐CH2可作为垂直偏向(Y-AXIS)

 -技术参数

CRT



类型

6英吋内附刻度线之方形显示屏;
标线位置0%, 10%, 90%, 100% ; 8 x 10格(1格= 1公分)

Z轴输入

输入阻抗:约47kΩ
感度: 5Vp-p以上
频宽: DC ~ 2MHz

垂直系统

感度

5mV ~ 5V/DIV + 3%, x 5MAG+ 5%

频宽

DC (AC 10Hz) ~ 20MHz (-3dB)
DC (AC 10Hz) ~ 7MHz (-3dB) x 5MAG

上升时间

17.5nS (50nS在x 5MAG)

输入阻抗

约1MΩ

输入耦合

AC, DC, GND

垂直模式

CH1, CH2, DUAL (ALT/CHOP), ADD, CH2 INV

水平系统

扫描时间

0.2μS ~ 0.5S/DIV+ 3%;
100nS ~ 50mS/DIV+ 5% (x 10MAG);
20nS ~ 50nS/DIV:未校正

触发

触发模式

AUTO, NORM, TV-V, TV-H

触发源

CH1, CH2, ALT, LINE, EXT

触发耦合

AC

触发斜率

"+"或"-"

X-Y操作

感度

5mV ~ 5V/DIV+ 4%

X轴频宽

DC ~ 500kHz

相位差

3o or less from DC ~ 50kHz

讯号输出

触发讯号输出

电压:约20mV/DIV into 50Ω

校正端子输出

1kHz方波, 2Vpp+ 2%

使用电源



交流115V/230V +  10%, 50/60Hz

尺寸及重量

310(宽) x 150(高) x 455(长) mm
约8公斤

-订购信息

电源线 x 1 ;
操作手册 x 1 ;
测棒 (10:1/1:1) x 2
