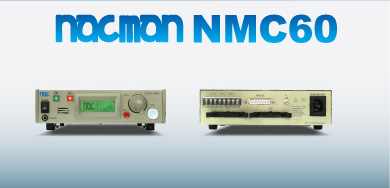

NAC日本耐苛 NMC60 导通检测仪 又名瞬断仪
*，高速检测，*进的功能，简单的操作，人气机型，小型轻重，适用于子线束的检测。检测点数：60点
NMC60 导通检测仪 主要特点
1：选用中、日、英三种语言，液晶显示菜单操作。操作简单可靠，容易掌握。
2：体积小，重量轻，且价格低廉。
3：自动测试功能：配线可边插边检，能自动作出合格与否的反应，检测速度快。
4：分段测试功能：**可分24段检测，特别是出现NG故障时能准确显示不合格配线内容。
5：瞬断检测功能：在一定时间内连续检测可判断线路有否瞬断现象（可设定连续检测时间）。
6：记忆功能：可存储24个样品，断电后记忆不会消失。
7：自检功能：开机自检，并有独立的安全实验功能，可随时对仪器内部检查。
8：点测试功能：搜索测试单端线束，或查看测试工装的配线情况。
9：打印功能：可外接普通打印机打印检测结果（可设定多种打印方式）。
10：结果提示：检测结果用灯光和声音提示（可设定OK、NG各三种声音）使用方便。
11：有外部输入信号接口（可接脚踏开关）盒输出信号接口（可接声光器件）
12：仪器加锁改造：在使用现场锁定自检、检测以外的所有管理操作菜单。
13：连接NM-PEON01打点机：在产品实物上同步打印合格标点。
NMC60 导通检测仪 功能特性
我采用的编码器操作和中文字符显示 | |
| 分层菜单系统，并实现一个简单的操作旋钮 中国地区销售的设备仅支持中文 90V~240V，世界的电压通用 |
设备同等的检验功能 | |
| |
其他 | |
|
电源投入时自动诊断功能 具有标准打印机接口,可输出检测结果的印刷 外部端子检测开始/OK输出/NG输出标准配置 三种OK声/NG声音菜单选择可能
|
NMC60 导通检测 检测规格
产品名称 | NMC60 | |
配线检测 | 检测电压 | DC5Vmax |
瞬断检测 | 检测电流 | 0.22mAmax |
取样/搜索 | 配线断定电阻值 | 导通:6KΩ以下 非导通：12KΩ以上 |
瞬断检测 | 检测时间 | （扫描方式）60msec以上的瞬断 |
检查时间 | 2秒～999秒（到SET-SW押下为止） | |
NMC60 导通检测 技术参数
产品名称 | NMC60 | |
最大检查点 | 60 | |
最大产品回路数 | 30 | |
最大存储产品编号 | 24 | |
检测内容 | 配线测试 | ○ |
瞬断检测 | ○ | |
搜索 | ○ | |
检测端子用端口 | MIL扁平型30PIN端子（MIL-C-83503） | |
检测端子用端子数 | 2 | |
用户 | 表示方式 | 32dot×122dot STN-LCD背光源（LED） |
界面 | 操作方法 | 1周24个旋转钮，SET,ESC-SW键旋转方式 |
语言 | 中文简体 | |
外接打印机 | 标准设备 | DSUB-25S端口（并口） |
端口 | ||
可连接打印机 | 具备16K字节的缓冲区的打印机 | |
通信连接器 | 选项 | DSUB-9B端子（RS-232C）通信功能为特制品 |
输出信号 | OK | a接点无电压，接点容量仅限1A,DC30V以下的电力负荷（300msec不含64msec） |
NG | a接点无电压，接点容量仅限1A，DC30V以下的电力负荷（300msec不含64msec) | |
信号周期 | 在300msec±64msec | |
输入信号 | 外部开始 | a接点输入64ms以上 |
数据保存期 | 5年，20℃，湿度40%以下的环境 | |
功率 | AC90V?9?1AC240V 50/60HZ 16VA以下 | |
外形尺寸 | 长230mm*高60mm*宽200mm（不包括突起部分） | |
体重 | 约1.7Kg | |
环境条件 | 温度：5℃～40℃ 湿度：5%～70% | |
