青岛艾诺 AN9651TH三相安规综合测试仪

型号:AN9651TH

产品时间:2019-07-25

简要描述:

青岛艾诺 AN9651TH三相安规综合测试仪
★满足CCC、IEC、EN、VDE、BS、UL、JIS等电器安全强制标准的测试要求
★符合新标准要求:500VA耐压容量(AC 5kV/100mA),短路输出电流超过200mA。内置可更换的泄漏接触电流测试网络MD卡,适应不同行业标准对不同MD的要求。大接地电阻测试电流可达64A。

详细介绍

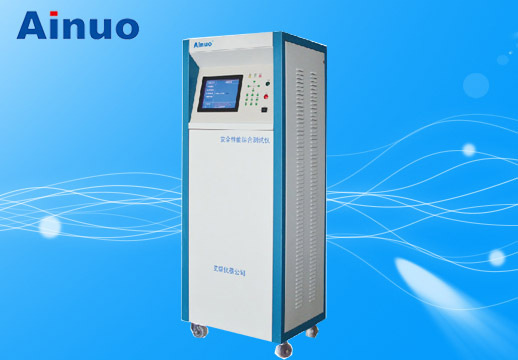

青岛艾诺 AN9651TH三相安规综合测试仪

undefined


AN9651TH三相安规综合测试仪产品特点

★满足CCC、IEC、EN、VDE、BS、UL、JIS等电器安全强制标准的测试要求

符合新标准要求:500VA耐压容量(AC 5kV/100mA),短路输出电流超过200mA。内置可更换的泄漏接触电流测试网络MD卡,适应不同行业标准对不同MD的要求。大接地电阻测试电流可达64A。

 10 项全能:交流耐压、直流耐压、绝缘电阻、接地电阻、泄漏电流、运行功率、低压启动、回路检测、电弧侦测、延时等待。

 智能化测试:15组测试条件记忆,每组8步编程功能;一键启动、自动完成全部测试。内置隔离电源装置,自动控制被测产品的供电电压;可外置变频电源联机测试。具备产品条形码读取和识别功能,根据被测产品型号规格自动调用测试组别,满足混线生产需要。

 自动化控制:具有RS232/RS484/GPIB/网络接口(四选一)、条码扫描枪接口、变频电源控制接口、开关量控制接口,可方便组成自动化系统。

 信息化管理:可选配工控机和ESRS软件,完成测试数据存储和网络数据运输,实现远程控制和查询,提升质量管理的水平。

 简捷化操作:10.4吋TFT彩屏显示、菜单式操作、中英文双语界面、插座式测试工装。

相关产品推荐: 信息化安规测试系统, 安规综合测试仪, 耐压绝缘测试仪, 接地电阻测试仪, 泄漏电流测试仪, 安规测试仪校验设备



AN9651TH三相安规综合测试仪​订购与功能扩展

★ AN9651TH单相三相负载兼容机型,单相负载容量6kVA,三相负载容量20kVA

★ 可选配AN97系列交流变频电源联机使用,实现负载电压的自动稳压,调压,变频

★ 可选配电气安全测控软件(ESRS)和工控机,通过计算机对综合测试仪和测试数据控制管理

★ 可选配条码扫描枪,快捷选组器等测试附件,实现快捷的测试操作。

★ 大功率负载动态泄露测试机型,AN9651TH-45、AN9651TH-60、AN9651TH-90



青岛艾诺 AN9651TH三相安规综合测试仪​技术规格

技术参数

AN9651TH(单三相七合一)

接
地
电
阻
测

空载输出电压

<12V

输出电流设定范围

AC 3A~30A50Hz/60Hz1A/步

输出电流设定精度

±(2%×设定值+0.2A)

接地电阻设定范围

上限:3A≤输出电流≤10A10~600mΩ;
10A<输出电流≤25A10~300mΩ;
25A<输出电流≤30A10~200 mΩ;
下限:0~100mΩ

接地电阻分辨率

1mΩ

接地电阻测量范围/精度

10~600mΩ,±(2% ×读数+2mΩ)

补偿电阻设定范围/分辨率

0~200mΩ1mΩ

测试时间设置范围

0.5~999.9s0.1s/步

绝
缘
电
阻
测

额定输出负载/电流

1VA (1000V/1mA)1mA

输出电压范围/调整率

DC:500V/1000V<1%(从空载到满载)

输出电压纹波

纯阻负载下 1000V/1mA<3%

输出电压精度/分辨率

±(2%×设定值+2V)5V/步

绝缘电阻测量范围

1.0~2000MΩ

绝缘电阻设定范围/分辨率

下限:1.0~99.9 M0.1MΩ/步,
100~2000 MΩ1 MΩ/步;
上限:1.0~99.9~2000MΩ

绝缘电阻测量精度

1~200 MΩ: ±(2%×读数+2个字) ,
200~2000 MΩ: ±(5%×读数+5个字)

缓升时间范围/分辨率

0.1~999.9s0.1s

延迟判定时间

0.3~10.0s(从缓升开始算起)

测试时间范围/分辨率

0.5~999.9s0.1s

交
流
耐
压

额定输出负载

500VA (AC:5000V/100mA)

输出电压范围/频率/调整率

500~5000V, 50Hz/60Hz,<2%(从空载到满载)

输出电压设定范围

静态耐压:AC 500~5000V
动态耐压:AC 500~2500V
5V/步

输出电压精度

±(2% ×设定值+5V)

击穿电流预置报警范围

上限0.10~99.99mA;
下限0.00~99.99mA0.01mA/步

补偿电流设定范围

0.00 ~5.00mA,

补偿电流分辨率

0.01mA

输出起点电压范围

(0%~99%)的测试电压,从0V到输出起点电压长需200ms

击穿电流测量范围

0.10~99.99mA

击穿电流分辨率

0.01mA

击穿电流测量精度

±(2% ×读数+2个字)

测试时间

0.5~999.9s

缓升时间

0.1~999.9s

缓降时间

0.0~999.9s(测试合格后才执行)

直
流
耐
压
测

额定输出负载

60VA (DC:6000V/10mA)

输出电压范围

500~6000V

调整率

<2%(从空载到满载)

输出电压设定范围

静态耐压:DC 500~6000V
动态耐压:DC 500~2500V 5V/步

输出电压精度

±(2% ×设定值+5V)

击穿电流预置报警范围

上限50~9999uA;
下限0~9999uA1uA

补偿电流设定范围/分辨率

0~500uA1uA

输出起点电压范围/分辨率

(0%~99%)的测试电压,从0V到输出起点电压长需200ms

击穿电流测量范围/分辨率

50~9999uA1uA

击穿电流测量精度

±(2% ×读数+2个字)

测试时间

0.5~999.9s

缓升时间

0.1~999.9s

延迟判定时间

0.3~10.0s(从缓升开始算起)

泄
漏
电流
测

输出电压范围

1.06倍的输入电压(通过三相隔离变压器,电压调整率5%)

泄漏电流设定范围/分辨率

上限:50~9999uA1uA
下限:0~5000 uA

补偿电流设定范围/分辨率

0~500uA1uA

测试时间设定范围/分辨率

1.0~999.9s0.1s

泄漏类型设定

静态泄漏、动态泄漏

输出电压测量范围

AC 50.0~500.0V0.1V

输出电压测量精度

±(0.5% ×读数+2个字)

泄漏电流测量范围

50~9999uA1uA

泄漏电流测量精度

DC~10kHz: ±(2% ×读数+5个字)
10kHz~1MHz: ±(5% ×读数+5个字)

额定负载功率范围

单相6kW,三相20kW

功
率
测

输出电压范围

1.00倍的输入电压(通过三相隔离变压器,电压调整率5%)

功率设定范围/分辨率

上限:单相:20~6000W 三相:60~20000W
下限:单相:0~6000W 三相:0~20000W
1W/步

测试时间设定范围/分辨率

1.0~999.9s0.1s

电压测量范围/精度

AC 50.0~500.0V
45~65Hz: ±(0.5% ×读数+2个字)

电流测量范围/精度

AC 0.30~30.00A
45~65Hz: ±(0.5% ×显示值+2个字)

有功功率测量范围/精度

20.0~999.9W;1.000~9.999kW;10.00~20.00kW
45~65Hz: ±(0.5% ×读数+2个字)

功率因数范围/精度

0.100~1.000±(2% ×读数+2个字)

启
动
测

输出电压范围

0.85倍的输入电压(通过三相隔离变压器,电压调整率5%)

测试时间设定范围/分辨率

1.0~999.9s 0.1s



AN9651TH三相安规综合测试仪附件及配件

配件名称

型号

接地线

AN000-03

报警灯(红)

AN965-13

测试钳(红)

AN965-11

测试钳(黑)

AN965-12

接线盒

AN965-07

辅助电源线

AN965-08

遥控盒(2键)

AN965-09

RS232通讯线

AN965-10
